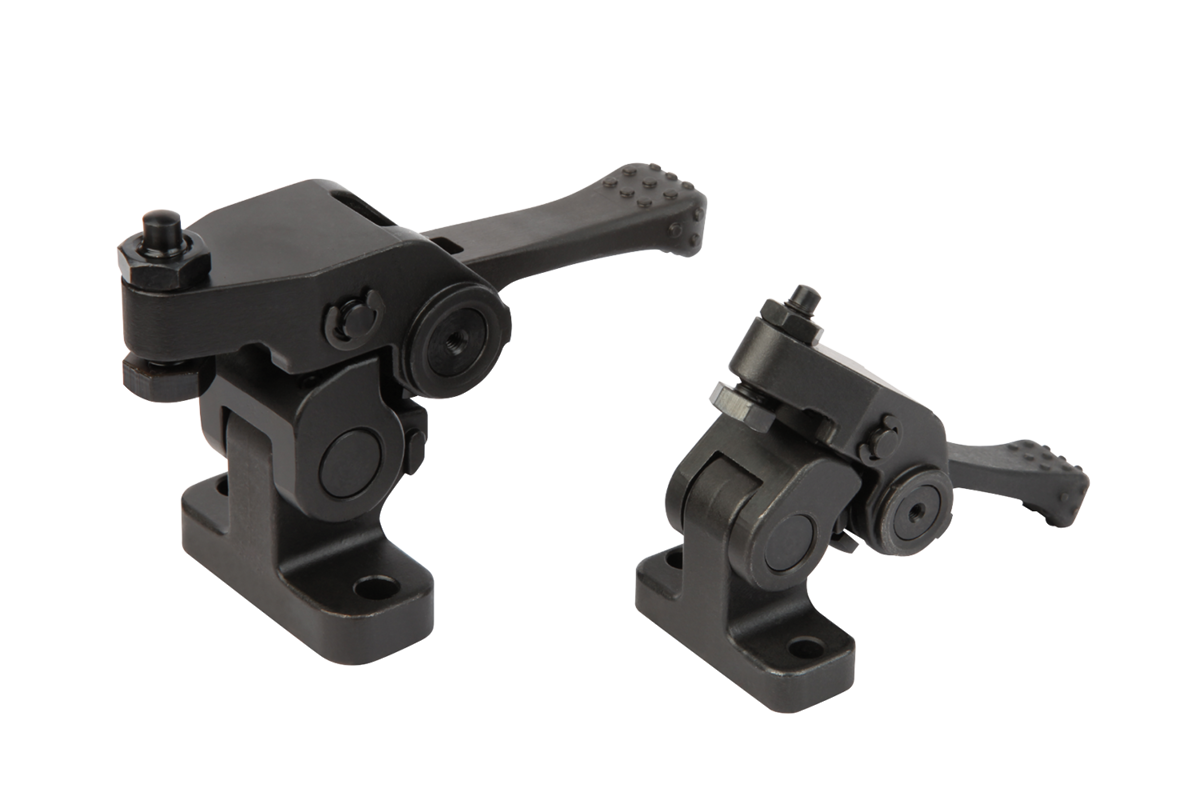

K0927Mini bride pivotante avec levier à serrage rapide |
retour |
|

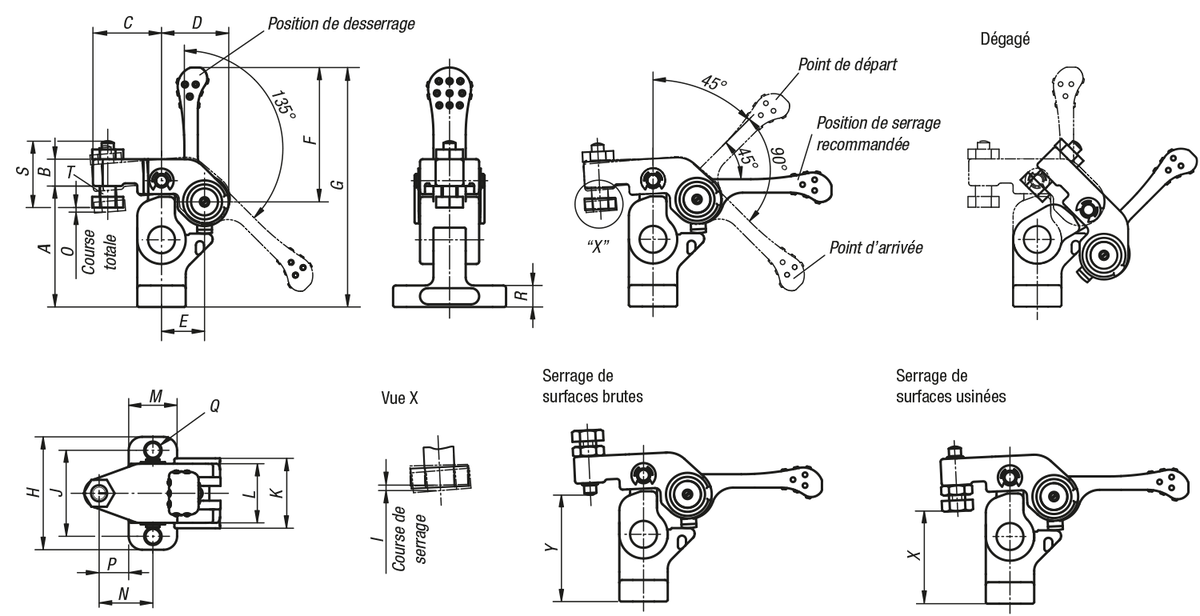

Description de l'article/illustrations du produit |
|
|
DescriptionMatière :Acier de traitement.Nota :Les ensembles de bridage pivotants sont utilisés afin de laisser le champ libre pour placer ou enlever la pièce à usiner.
* Force manuelle admissible pour la poignée.Caractéristiques : TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|
Sélection/filtre d'articles |
|
Référence
| A | B | C | D
| E | F | G | H | I | J | K | L | M | N | O | P | Q | R | S | T | X
min. | X
max. | Y
min. | Y
max. | F=force de serrage
N | Force
manuelle
FH (N) | CAO | Acc. | Prix | Commander |
|---|
| K0927.100 | 45 | 10 | 25,5 | 25 | 16 | 50 | 89 | 42 | 1 | 32 | 26 | 22 | 18 | 20 | 1,5 | 11 | 5,5 | 8 | 24 | M6 | 31,5 | 40,5 | 34,5 | 43,5 | 700 | 100* |  | | 204,72 € | | | K0927.150 | 55 | 12 | 32 | 31 | 20 | 63 | 109 | 52 | 1,2 | 40 | 32 | 28 | 22 | 25 | 1,8 | 14 | 6,6 | 10 | 30,5 | M8 | 36,4 | 48,6 | 41,4 | 53,6 | 1100 | 150* | | | 245,51 € | |
