Système de bridage réglable à serrage et blocage séparés
K1227

Système de bridage réglable à serrage et blocage séparés

retour

Description de l'article/illustrations du produit

DescriptionMatière :Corps de base et mors de serrage : acier de cémentation.
Corps : aluminium.
Finition :Corps de base : nitruré, bruni et rectifié.
Mors de serrage : nitruré et bruni.
Cops : anodisé bleu.

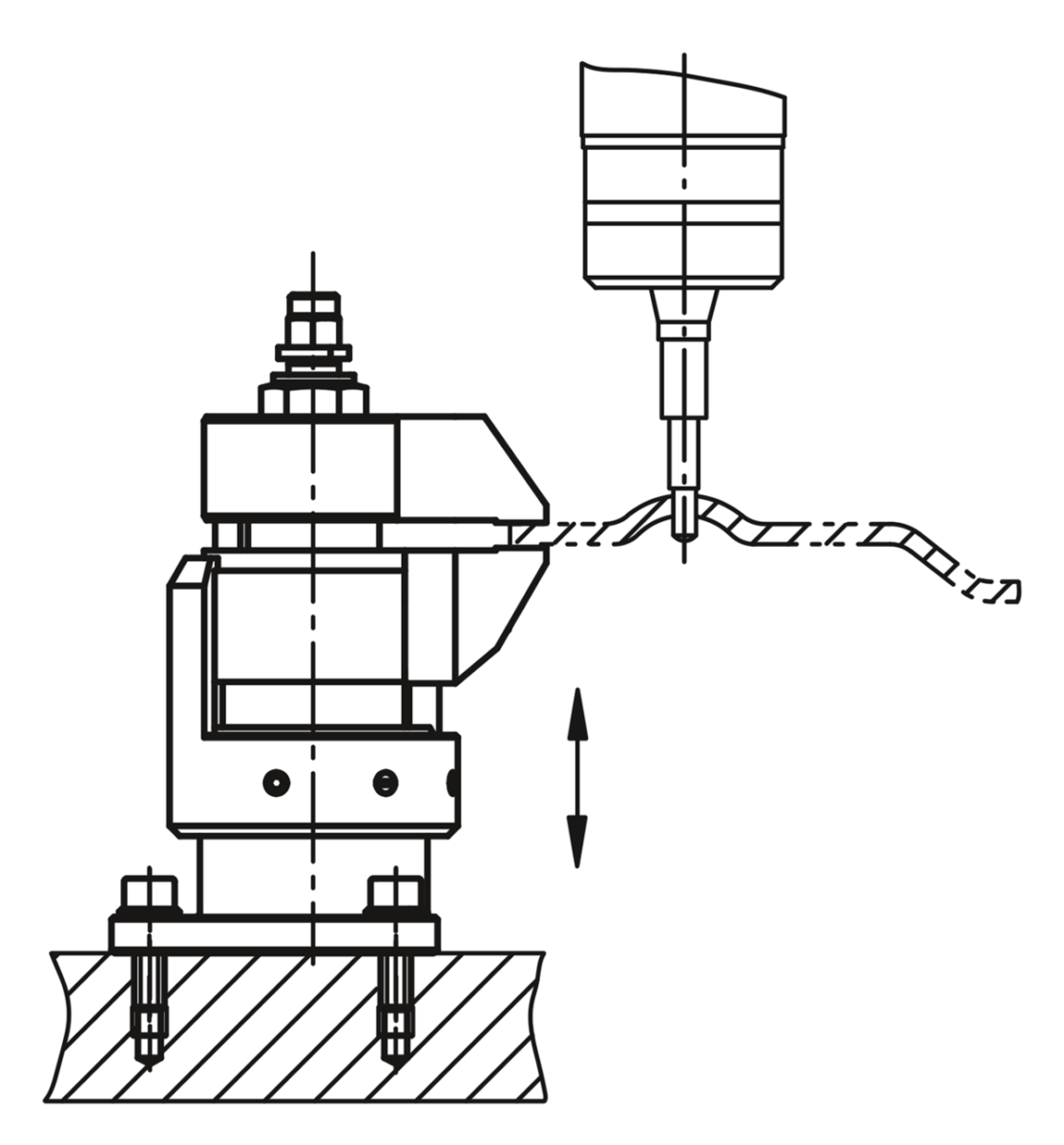

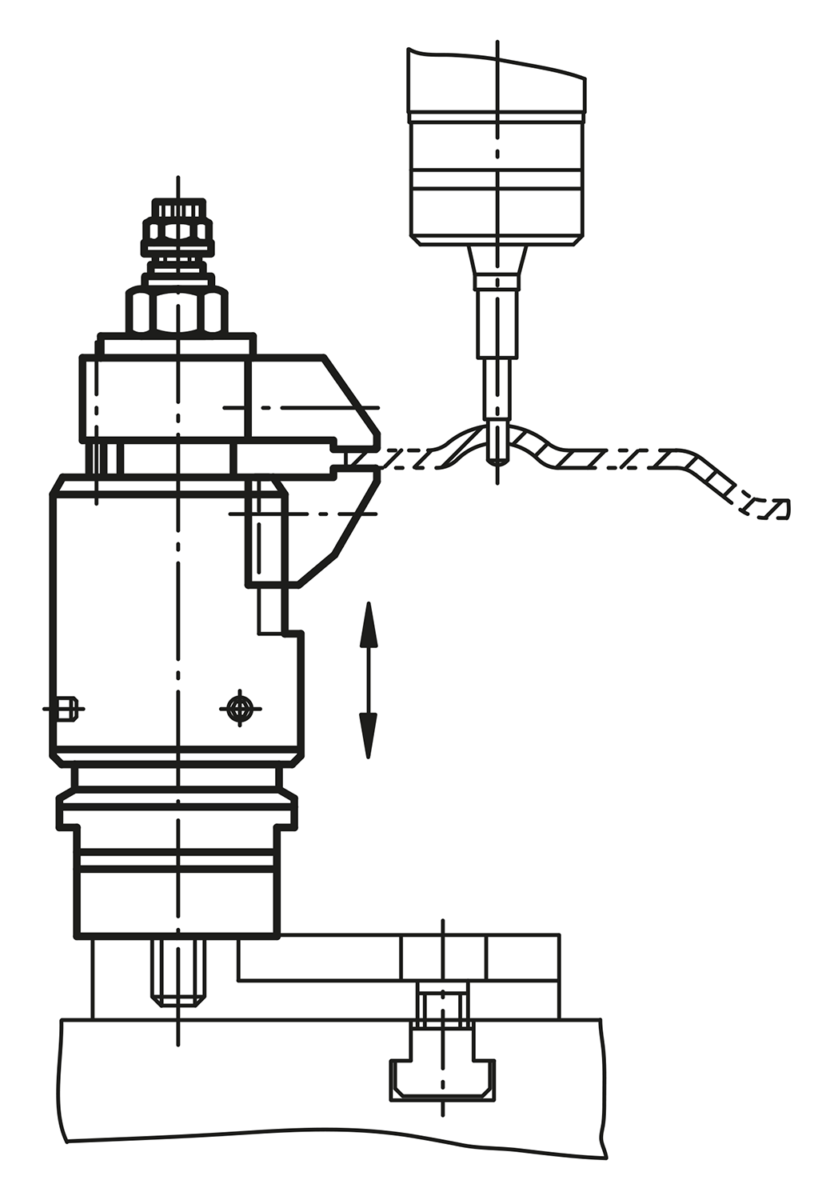

Nota :Le système de bridage réglable est utilisé pour mettre en butée et brider des pièces nécessitant des points de bridage supplémentaires aux points d'isostatisme traditionnels.Mode d'emploi :1. Exercer une pression sur le système de bridage vers le bas.
2. Orienter le mors de serrage. Le mors de serrage inférieure vient alors en appui sur le bas de la pièce à usiner avec une légère pression.
3. Serrer ensuite l'écrou à six pans (SW 18), veiller à respecter le couple de serrage min. et max. Les mors de serrage bloquent la pièce à usiner, le système de bridage est encore flottant.
4. L'opération de blocage de la pièce à usiner est terminé.
5. Pour obtenir le desserrage, procéder à l'inverse.
Montage :Fixer le système de bridage réglable par l'intermédiaire d'un taraudage M12. Régler la hauteur de butée et la plage de pivotement à l'aide de la douille de réglage bleu, bloquer avec la vis à six pans creux (3x SW 2,5). Lors du réglage de la limite de hauteur, veiller à laisser un jeu vers le haut suffisamment important.
Pour un parfait fonctionnement, le taraudage M12 doit toujours être obturé. Les mors de serrage en série peuvent être modifiés ou échangés pour s'adapter au besoin spécifique du client.
Caractéristiques  :
RoHS
TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
 Fiche technique K1227 Système de bridage réglable à serrage et blocage séparés 206 kB

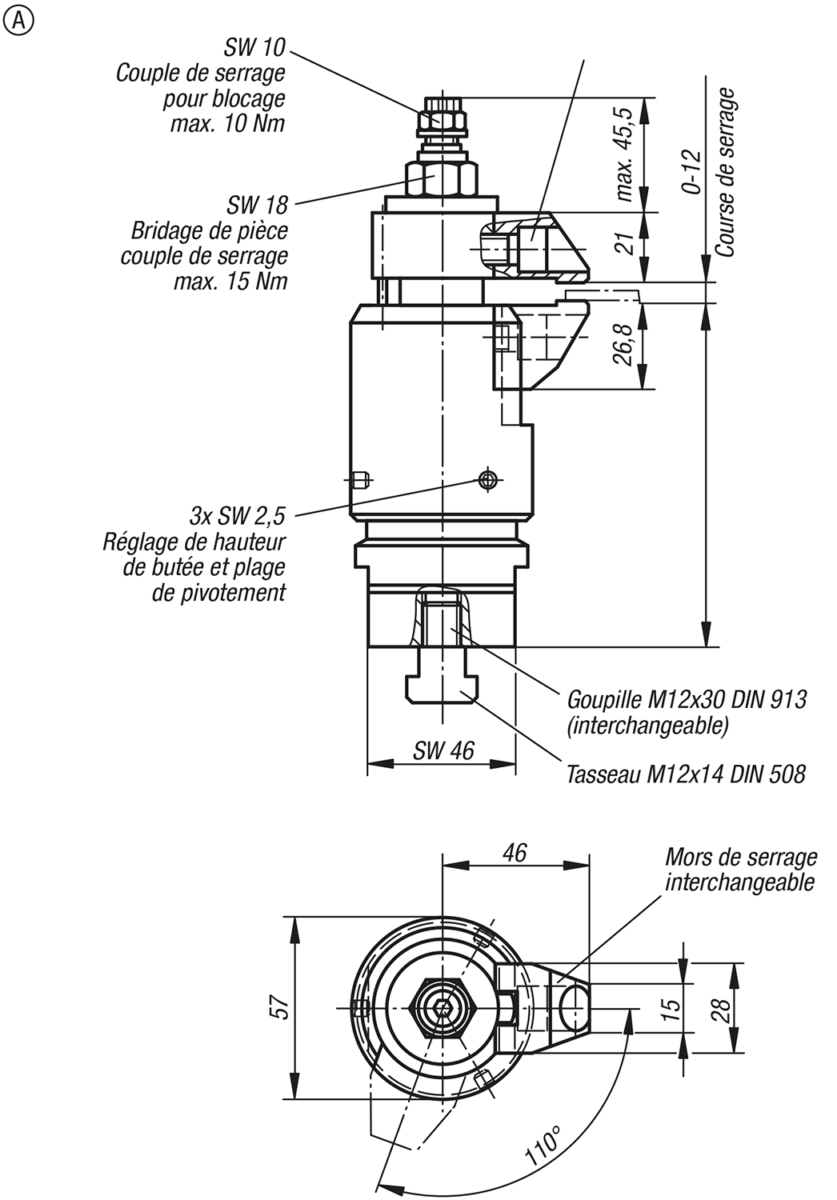

Dessins

Système de bridage réglable à serrage et blocage séparés
Système de bridage réglable à serrage et blocage séparés

Sélection/filtre d'articles

RéférenceCourse d'approcheCourse de
serrage
max.
Charge
N
Force
de serrage
N
CAOAcc.PrixCommander
K1227.100812101280008000 795,04 €
