Corps en acier.
Regard en thermoplastique polyamide.
Joint torique et joint plat en caoutchouc (NBR).
Réflecteur en aluminium.
Vis et écrou hexagonal en acier.

Corps laqué noir.
Regard transparent, haute résistance mécanique, inaltérable, résistant à des températures allant jusqu'à 100 °C (huile) et 70 °C (eau).
Réflecteur laqué blanc, échelle graduée noire.
Vis et écrou hexagonal zingués.

Nos indicateurs de niveau d’huile se montent soit comme indiqué sur la figure ci-contre, soit directement à l’aide de trous de fixation prévus à cet effet. Entraxe des trous de fixation : L1 ±0,5.
Les indicateurs d’huile s’utilisent pour des réservoirs qui travaillent sans pression. Ils résistent à des températures jusqu’à 100 °C.

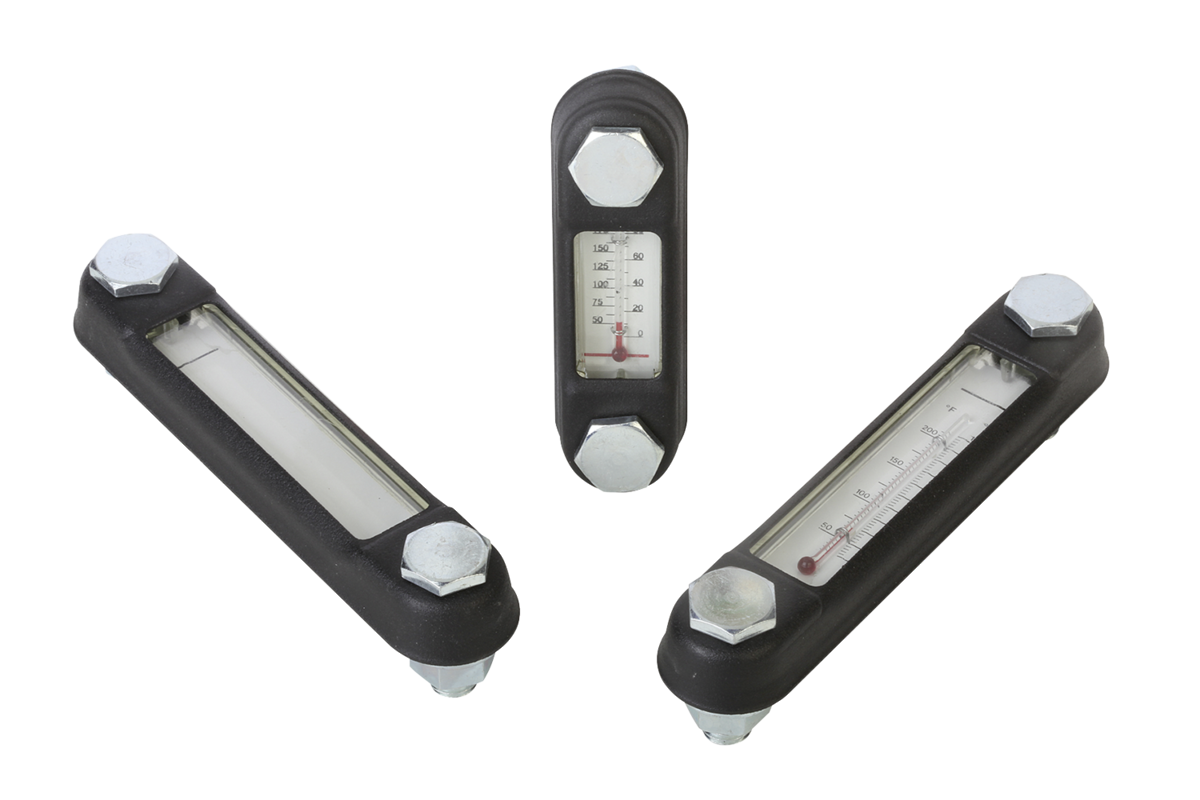

Forme A : sans thermomètre
Forme B : avec thermomètre

1) Joint plat
2) Joint torique
