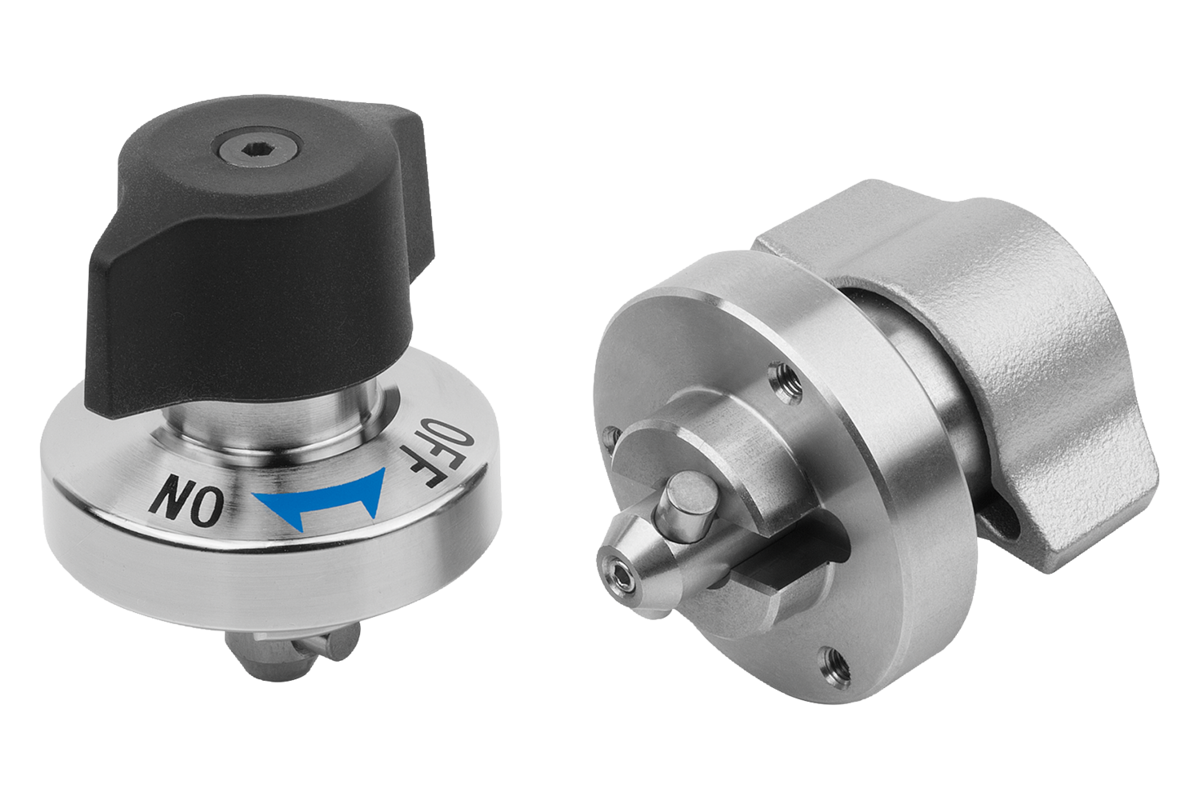

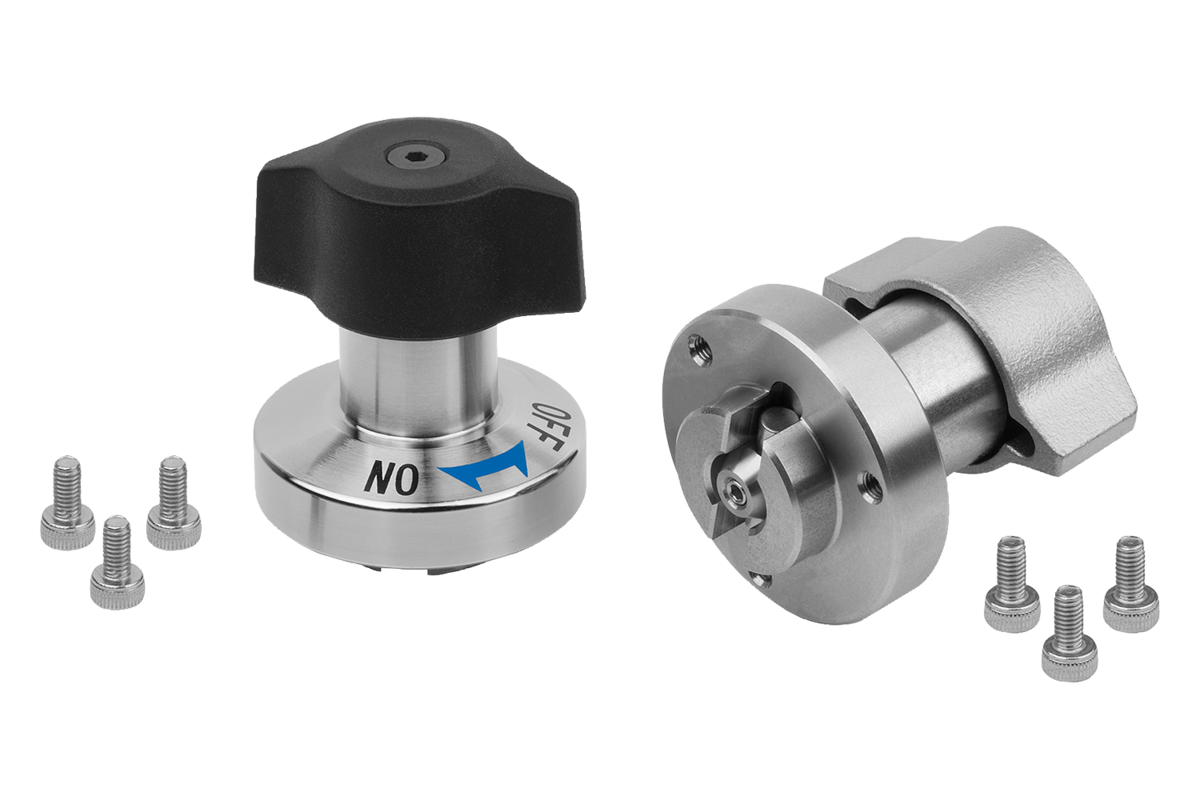

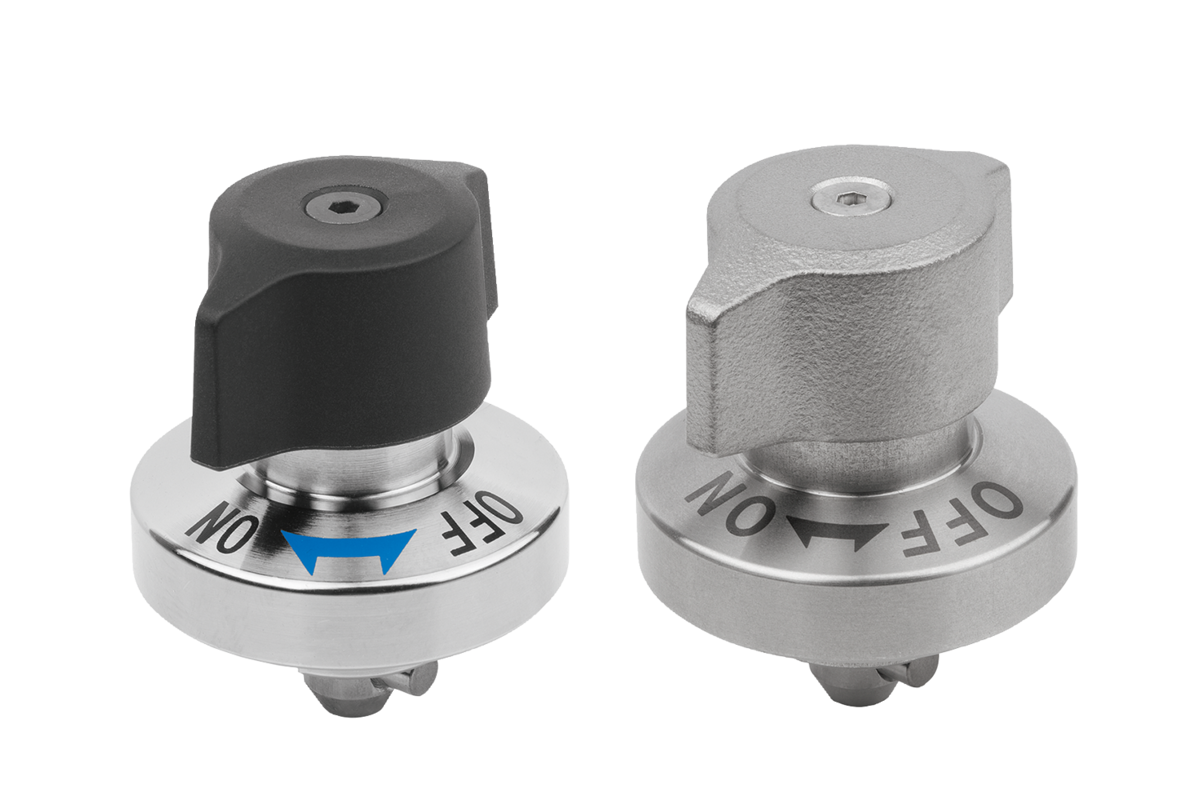

Les verrous quart de tour sont utilisés pour changer ou fermer rapidement et facilement des dispositifs ou des trappes.
Le serrage sans outil réduit les temps de montage.

Corps en Inox.
Boulon en acier ou en Inox.
Broche en Inox.
Bouton en Inox ou thermoplastique PA (polyamide).

Corps : naturel.
Boulon nickelé ou poli.
Broche naturelle.
Bouton en PA renforcé de fibre de verre, noire.
Bouton en Inox, naturel.

Vis de fixation M2 ou M3 en inox fournies.
Option de montage 1 pour plaques d’épaisseur 6 mm.
Option de montage 2 pour plaques d’épaisseur > 6 mm jusqu’à 14 mm.

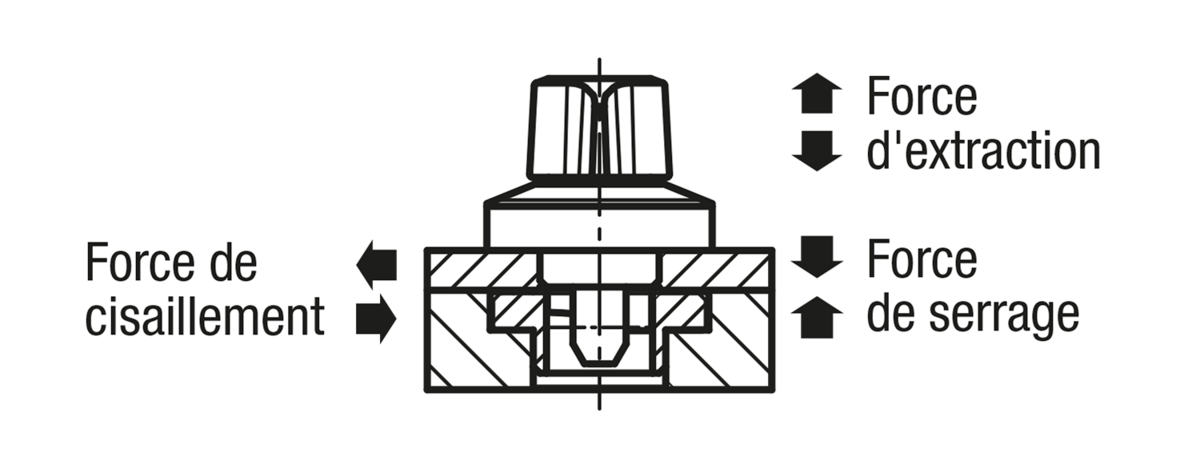

En cas de dépassement de la force de maintien, on constate un espace de plus de 0,1 mm entre les plaques.

S'assurer que le bouton est en position « OFF » et que la tige est rétractée.
Faire glisser ou placer le verrou quart de tour sur la plaque de serrage prémontée.
Pousser le bouton vers le bas et le passer sur la position « ON ».
Un clic se fait entendre lorsque le serrage est atteint.

1) Option de montage 1
2) Option de montage 2
3) Plaque

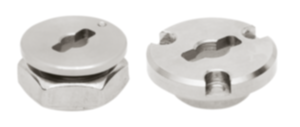

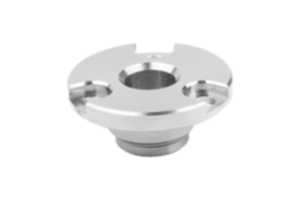

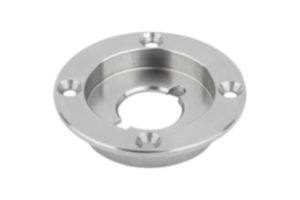

Plaques de bridage K1062
