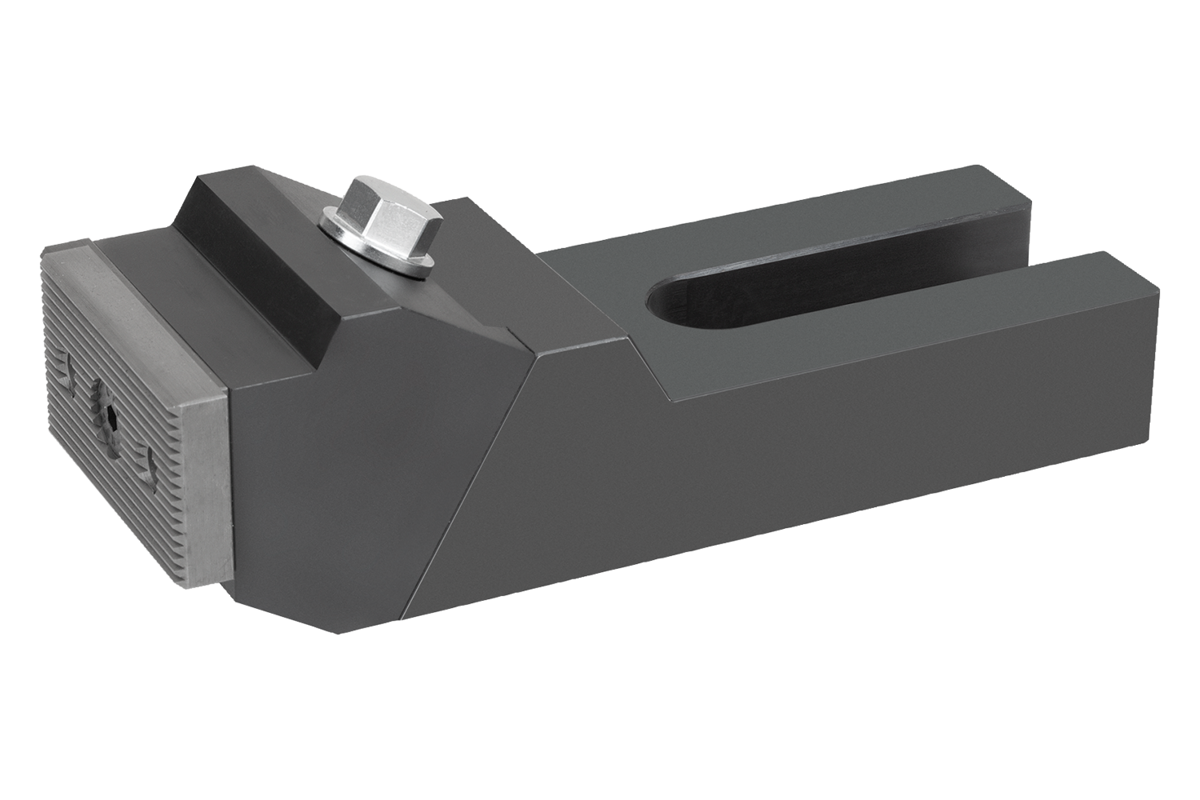

K1826Crampons en acier, plats |
retour |
|
Description de l'article/illustrations du produit |
|
|
DescriptionMatière :Corps de base en acier de traitement.
Mors de serrage en acier de cémentation.Finition :Corps de base bruni.
Mors de serrage cémentés.Nota :Les mors de serrage peuvent être utilisées des deux côtés. Face lisse pour les pièces usinées, face striée pour les surfaces brutes. Deux vis de serrage peuvent être utilisées pour fixer le crampon sur la table de machine. En fonction de la largeur des rainures, les vis de fixation appropriées sont des vis pour rainures en T K0698 ou K0699. Celles-ci sont à commander séparément.Caractéristiques : TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|
Sélection/filtre d'articles |
|

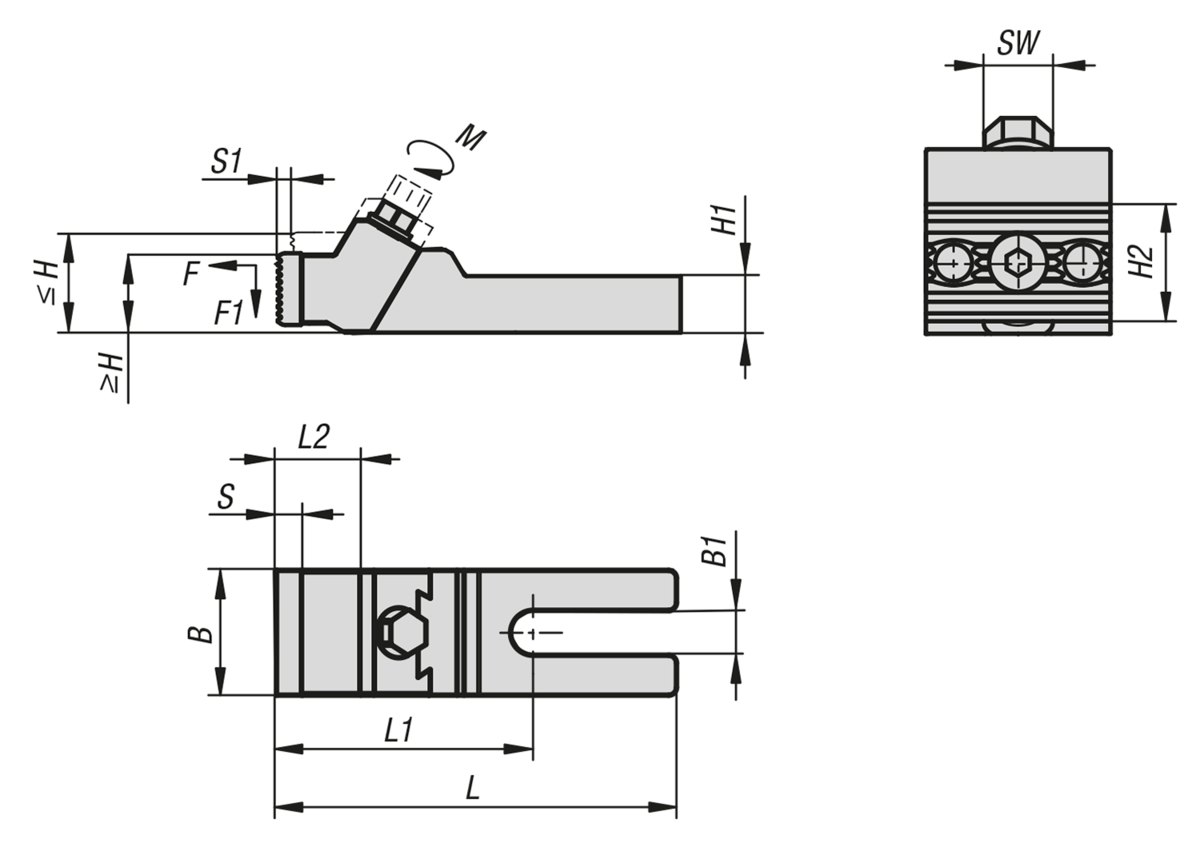

| Référence | Pour largeur
de rainure | L | L1 | L2 | B
| B1 | H
max.
| H
min.
| H1 | H2 | S | S1 | Force de
serrage
F (kN) | F1
kN | SW | Couple
de serrage
Nm | CAO | Acc. | Prix | Commander |
|---|
| K1826.13 | 12/14 | 128 | 82 | 19 | 40 | 14,4 | 33,5 | 28 | 20 | 25,4 | 8 | 3 | 8/15 | 1,2/2,2 | 13 | 20/40 |  | | 376,80 € | | | K1826.19 | 12/14/16/18 | 177 | 113 | 29 | 65 | 19 | 60 | 50 | 30 | 40 | 12 | 6 | 8/15/20/28 | 1,2/2,2/3/4,2 | 16 | 20/40/45/60 | | | 391,20 € | | | K1826.26 | 20/22/24/28/30 | 224 | 135 | 29 | 75 | 26 | 73 | 60 | 36 | 40 | 12 | 7,5 | 25/25/32/32/36 | 4,5/4,5/4,8/4,8/5,4 | 18 | 85/85/95/95/110 | | | 528,00 € | | | K1826.38 | 32/36/42 | 256 | 152 | 34 | 90 | 38 | 91,5 | 74 | 46 | 40 | 12 | 10 | 50 | 7,5 | 21 | 160 | | | 766,80 € | |
