Groupes de marchandise

Description de l'article/illustrations du produit

Afficher/filtrer tous les articles
DescriptionMatière :Poignée escamotable : profil aluminium.
Embouts : polyamide.
Forme A : fixation à l’aide d’un profil de caoutchouc.
Forme B : fixation à l’aide de deux vis à tête fraisée en acier.
Finition :Profil aluminium : grenaillé, satiné, anodisé noir ou nature.
Profil de caoutchouc : noir.
Vis : acier zingué.
Nota :Les poignées en profilé escamotables forme A s’utilisent sans vis pour des épaisseurs de tôle comprises entre 1 et 2,5 mm maximum et se fixent à l’aide de 2 profils en plastique.
Les poignées en profilé escamotables forme B peuvent se fixer à l’aide de 2 vis à tête fraisée, depuis l’extérieur.

Deux rainures en T pour vis M4, positionnées à 90°, permettent de fixer la poignée sur le support; elles servent en outre d’aide au montage pour l’intégration de composants supplémentaires.
Montage :Après avoir inséré le profilé de caoutchouc inférieur, encastrer les deux embouts latéraux sur la poignée. Ensuite, engager la poignée, suivant un angle de 45°, dans l’ouverture de montage, puis la maintenir contre la paroi du boîtier. En fonction de la variante retenue, insérer alors le deuxième profil de caoutchouc dans la rainure, ou fixer la poignée à l’aide des deux vis à tête fraisée.Caractéristiques  :
RoHS
TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
 Fiche technique K0239 Poignée alcôve escamotable 204 kB

Dessins (aperçu complet)

Poignée alcôve escamotable

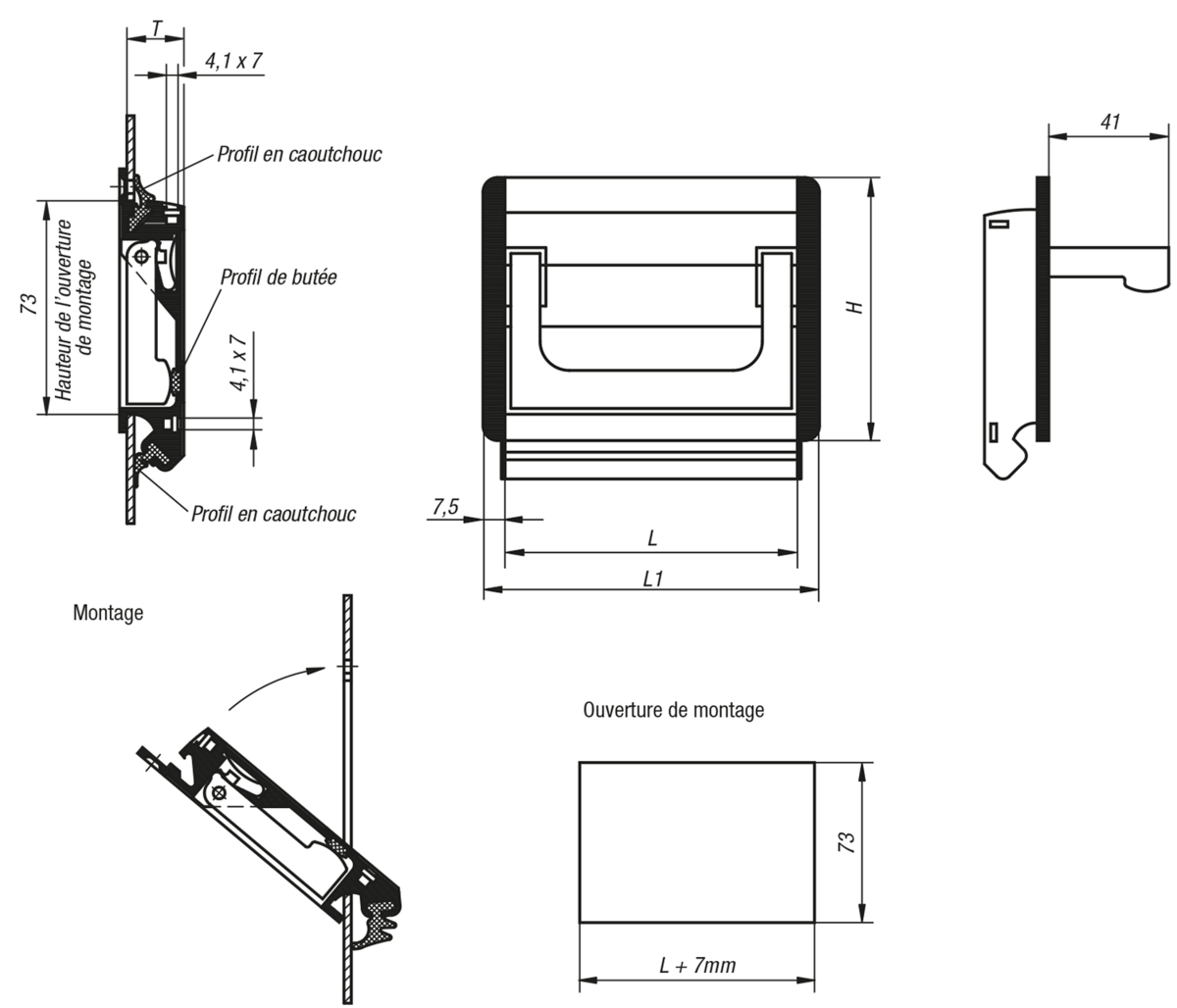

Poignée escamotable en profilé, forme A

plus d'infos

Dessins

Poignée escamotable en profilé, forme A

Sélection/filtre d'articles

RéférenceCouleur
du corps de base
FormeMarquageHLL1TOuverture de montageCharge
N
CAOAcc.PrixCommander
K0239.10011anodisé noirAemmanchable9010011519,5107 x 73500 40,26 €
K0239.11811anodisé noirAemmanchable9011813319,5125 x 73500 42,29 €
K0239.16711anodisé noirAemmanchable9016718219,5174 x 73500 47,77 €
K0239.10013anodisé natureAemmanchable9010011519,5107 x 73500 39,19 €
K0239.11813anodisé natureAemmanchable9011813319,5125 x 73500 41,15 €
K0239.16713anodisé natureAemmanchable9016718219,5174 x 73500 46,40 €

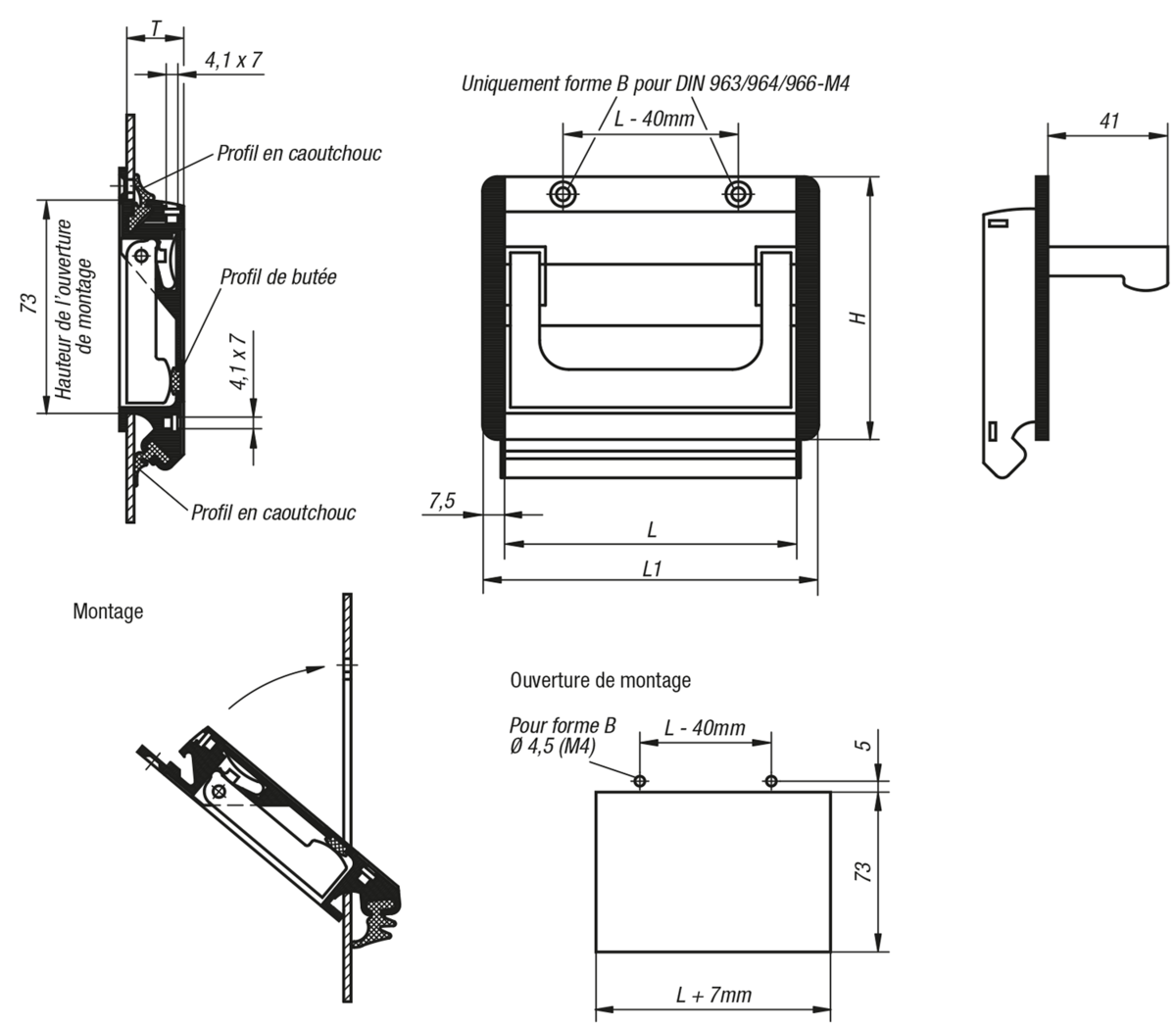

Poignée alcôve escamotable, forme B

plus d'infos

Dessins

Poignée alcôve escamotable, forme B

Sélection/filtre d'articles

RéférenceCouleur
du corps de base
FormeMarquageHLL1TOuverture de montageCharge
N
CAOAcc.PrixCommander
K0239.10021anodisé noirBvissable9010011519,5107 x 73500 41,47 €
K0239.11821anodisé noirBvissable9011813319,5125 x 73500 43,50 €
K0239.16721anodisé noirBvissable9016718219,5174 x 73500 48,98 €
K0239.10023anodisé natureBvissable9010011519,5107 x 73500 40,38 €
K0239.11823anodisé natureBvissable9011813319,5125 x 73500 42,29 €
K0239.16723anodisé natureBvissable9016718219,5174 x 73500 47,62 €
